Un peu de technique sur les différents systèmes de chauffage pour faire le bon choix

Quel système de chauffage?

Pour combler le retard de rénovation sur le marché de la chaleur, nous avons besoin de la gamme complète des produits technologiques disponibles. Le choix de la solution à utiliser dépend de chaque cas – de la puissance requise, de la source d’énergie disponible et, enfin, des exigences individuelles de l’exploitant de l’installation..

A l’aide des checklists suivantes, vous pouvez découvrir rapidement et simplement quel système de chauffage vous convient le mieux:

Chaudière fioul à condensation

Ce qu'il est bon de savoir sur la technologie fioul à condensation...

Pourquoi choisir une chaudière fioul à condensation ?

La France compte 12 millions de chaudières dont près de 3,5 millions qui ont plus de 20 ans. Trop souvent, les propriétaires ignorent à quel point leur système de chauffage est vétuste, entraînant une surconsommation et un alourdissement de leur facture énergétique.

Ces anciennes installations, très polluantes, rejettent inutilement du CO2 et contribuent au réchauffement climatique.

Le remplacement de ces installations par des chaudières fioul à condensation à haut rendement, combinées à des installations solaires, permettrait aux consommateurs d'économiser jusqu'à 30 % d'énergie et de réduire d'autant leur facture.

Un chauffage fioul bonifié par le solaire

L'énergie gratuite du soleil est encore trop rarement utilisée pour le chauffage d’appoint et la production d'eau chaude sanitaire. Lors de la rénovation de votre installation de chauffage fioul ou à l’occasion du remplacement de votre chaudière, envisager de la compléter avec des capteurs solaires s'avère un choix gagnant, tant du point de vue économique qu'écologique.

Economisez grâce à la technologie de la condensation au fioul

La techniquede la condensation exploite non seulement la chaleur produite par la combustion du fioul, mais également la chaleur inutilisée s’échappant par la cheminée.

La chaudière à condensation extrait presque intégralement la chaleur contenue dans les fumées pour la transformer en chauffage. Les chaudières à condensation Viessmann sont pourvues de surfaces d'échange Inox-radial en acier inoxydable qui refroidissent les effluents gazeux avant qu'ils ne soient évacués dans la cheminée. La vapeur d’eau est condensée et la chaleur libérée et récupérée.

Grâce à cette technologie, les chaudières fioul à condensation offrent un rendement atteignant 104% et permettent ainsi d'économiser de l'énergie. De plus, ce principe permet de préserver l'environnement grâce à une forte réduction des émissions de CO2.

Chaudières gaz à condensation

Ce que vous devez savoir sur la technique gaz à condensation...

Pourquoi utiliser une chaudière gaz à condensation ?

La France, compte 12 millions de chaudières dont près de 3,5 millions qui ont plus de 20 ans. Trop souvent, les propriétaires ignorent à quel point leur système de chauffage est vétuste, entraînant une surconsommation et un alourdissement de leur facture énergétique.

Ces anciennes installations, très polluantes, rejettent inutilement du CO2 et contribuent au réchauffement climatique.

Le remplacement de ces installations par des chaudières gaz à condensation à haut rendement, combinées à des installations solaires, permet aux consommateurs d'économiser jusqu'à 35 % d'énergie.

A compter du 26 septembre 2015, la condensation devient le standard

Avec l’entrée en vigueur le 26 septembre 2015 de la directive européenne ErP (Energy related Products) qui définit des critères minimums de rendement énergétique et des limites maximales d’émissions polluantes et acoustiques, seules les chaudières au rendement saisonnier égal ou supérieur à 86% seront encore autorisées sur le marché.

Un chauffage gaz soutenu par le solaire

L'énergie gratuite du soleil est encore trop rarement utilisée pour le chauffage et la production d'eau chaude sanitaire. Lors de la rénovation d'une installation de chauffage ou du remplacement d'une chaudière, envisagez de lui combiner une installation solaire.

Economisez grâce au gaz à condensation

La technique à condensation exploite non seulement la chaleur produite par la combustion du gaz, mais également la chaleur inutilisée s’échappant par la cheminée.

Grâce à cette technologie, les chaudières gaz à condensation offrent un rendement atteignant 98 % (PCS) / 109 % (PCI) et permettent ainsi d'économiser de l'énergie. Ce principe permet non seulement d’épargner une énergie précieuse, mais également de préserver l'environnement grâce à une forte réduction des émissions de CO2.

Chaudières bois et Chaudières à granulés et bois déchiqueté

Ce que vous devez savoir sur les chaudières biomasse...

Découvrez nos chaudières biomasse et leur combustible : le bois.

Stockage du bois

Pour un chauffage au bois efficace, il est important de contrôler la qualité du combustible. Le pouvoir calorifique du bois est optimal après au moins trois années de séchage dans un endroit protégé.

Non seulement la combustion de bois humide est peu économique, mais elle entraîne également des échappements importants de polluants et un dépôt de goudron dans la cheminée de votre chaudière biomasse.

Quelques conseils pour votre chaudière biomasse :

Fendre des bûches rondes d'un diamètre de dix centimètres minimum

Empiler les bûches dans un endroit aéré, si possible ensoleillé et protégé de la pluie, de manière à évacuer l’humidité,

Ne pas ranger le bois fraîchement coupé dans la cave, car l'air et le soleil sont nécessaires au séchage ; le bois sec peut parfaitement, par contre, être empilé dans une cave aérée.

Propriétés des granulés de bois

Pour fabriquer des granulés conformes à la norme EN plus ou EN ISO 17225-2, des résidus de bois 100 % naturels sont utilisés. Déchet de l'industrie du traitement du bois, cette matière première est disponible en grandes quantités sous la forme de copeaux ou de sciure.

Des fins résidus de bois sont compressés pour former des granulés cylindriques. La matière première est stockée au sec　: c’est le seul moyen de garantir une combustion irréprochable et efficace.

Les granulés sont livrés emballés ou en vrac. Lorsqu’ils sont en vrac, les granulés sont transportés dans un camion citerne et placés dans l'espace de stockage via un système de tuyaux. L'idéal est d'utiliser la cave lorsqu'un chauffage au fioul doit être complètement remplacé par une nouvelle chaudière à granulés de bois.

Les bûches de bois

Les bûches de bois proviennent de la sylviculture ou de l'entretien des paysages.

Les briquettes de bois

Les briquettes de bois sont pressées à partir de résidus de bois; La taille et la résistance des briquettes de bois sont a adapter avec l'alimentation de la chaudière.

Les résidus de bois

Les résidus de bois ont diverses compositions et tailles ; ils proviennent de bois feuillus et résineux ..

Les copeaux de bois

Les copeaux de bois sont broyés (par exemple hachée), bois naturel, avec ou sans écorce. La norme de carburant correspondant est l'ISO 17225-4 EN

Les granulés

Les pellets sont la forme la plus compacte de l'énergie du bois avec un pouvoir calorifique élevé. Faites attention à la qualité normalisée (par exemple ENplus A1 EN ISO 17225-2 ou la qualité A1).

Questions sur les chaudières bois et l’énergie biomasse

Viessmann est conscient de sa responsabilité envers la protection de l'environnement. La philosophie de notre société et la conception de nos produits vont dans ce sens.

Est-ce que tout le monde peut se chauffer au bois ?

Les chaudières bois Viessmann sont tellement pratiques qu'elles permettent d'approvisionner en chaleur presque n'importe quelle maison individuelle ou immeuble collectif. Un espace de stockage sec est essentiel car l'humidité résiduelle du bois est déterminante pour la qualité de la combustion. En règle générale, aucune transformation de votre installation de chauffage n'est requise. En outre, les chaudières bois Viessmann peuvent être parfaitement combinées à des systèmes de chauffage fioul ou gaz.

Quelle est le meilleur combustible bois : les bûches ou les granulés ?

Les bûches sont idéales pour tous ceux qui peuvent se procurer eux-mêmes le combustible, par exemple auprès d'une exploitation forestière locale. Le bois doit être stocké de façon appropriée pour présenter le moins d'humidité résiduelle possible. De plus, pour les chaudières à bûches, un réservoir tampon d'eau de chauffage est nécessaire pour garantir une production de chaleur continue.

Les granulés sont compressés à partir de sciure et possèdent un pouvoir calorifique élevé en raison de leur faible humidité résiduelle. Ils sont faciles à livrer et à stocker. Le dosage et l'arrivée jusqu'à la chaudière bois s'effectuent de façon automatique et confortable.

Où puis-je m'approvisionner en combustibles bois ?

Le bois, surtout les granulés, sont disponibles à la vente chez la plupart des négociants en combustibles. Comme le fioul, ils sont "pompés" directement dans votre espace de stockage. Cela s'effectue rapidement et sans efforts.

De nombreuses scieries ou entreprises de transformation du bois proposent également des granulés. Vous pouvez vous procurer des bûches à un prix intéressant auprès d'entreprises forestières ou d'exploitants agricoles ayant une filière bois.

Pompes à chaleur

Ce que vous devez savoir sur les pompes à chaleur ...

La pompe à chaleur : un principe simple, une action efficace

Le fonctionnement d'une pompe à chaleur est comparable à celui d'un réfrigérateur, si ce n'est qu'il est inversé.

Dans un réfrigérateur, la chaleur est évacuée de l'intérieur vers l'extérieur : une pompe à chaleur fonctionne de façon inverse. La chaleur issue de l'air ou de la terre est acheminée par le système de chauffage dans la pièce d'habitation. Afin d'augmenter la température, la vapeur d'un réfrigérant est comprimée pour être suffisamment élevée et ainsi créer du chauffage et de l'eau chaude sanitaire. La Vitocal 350-G atteint une température de 72 °C, la Vitocal 300-A et la Vitocal 350-A une température de 65 °C. Ces pompes à chaleur conviennent à la rénovation en atteignant une température de retour assez élevée pour le chauffage par radiateurs.

Une efficacité élevée grâce au compresseur Scroll

Le processus de compression est déterminant pour le bon fonctionnement d'une pompe à chaleur. Viessmann utilise pour cela le compresseur Compliant Scroll. Il se caractérise par un fonctionnement silencieux, sans vibration, sans entretien et extrêmement durable.

Par exemple, la chaleur est extraite de l'air ambiant et sert à comprimer un réfrigérant qui bout à faible température. Le gaz alors produit est comprimé par le compresseur Scroll et ainsi réchauffé. Le gaz chauffé transmet la chaleur du condenseur à l'eau de chauffage ou sert à la production d'eau chaude sanitaire, puis se condense à nouveau. Enfin, le réfrigérant encore sous pression est stabilisé dans une vanne de détente.

Utilisation d’une pompe à chaleur avec différentes sources d’énergie

La source de chaleur optimale dépend des conditions climatiques locales et du besoin de l’habitation. Les pompes à chaleur Viessmann peuvent utiliser différentes sources d’énergie :

L'air – une disponibilité pratiquement illimitée, des coûts d'investissement minimum
La terre – via un capteur, une sonde géothermique ou un accumulateur de glace : efficacité élevée
L’eau – efficacité particulièrement élevée, avec une qualité de l'eau à préserver
La chaleur résiduelle – en fonction de la disponibilité, de la quantité et du niveau de température de la chaleur résiduelle

La chaleur issue de la terre (capteurs)

[1] Pompe à chaleur Vitocal
[2] Ballon d'eau chaude
[3] Réservoir tampon d'eau primaire

La chaleur issue de la terre (Sonde)

[1] Pompe à chaleur Vitocal
[2] Ballon d'eau chaude
[3] Réservoir tampon d'eau primaire

Chaleur issue de la terre, de l'air et du soleil (accumulateur à glace)

[1] Pompe à chaleur Vitocal

[2] Accumulateur à glace

[3] Absorbeur solaire

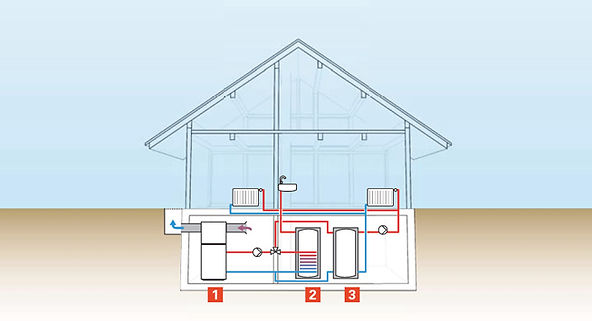

La chaleur issue de l'air

[1] Pompe à chaleur Vitocal

[2] Ballon d'eau chaude

[3] Réservoir tampon d'eau primaire

La chaleur issue de la nappe phréatique

[1] Pompe à chaleur Vitocal
[2] Ballon d'eau chaude
[3] Réservoir tampon d'eau primaire

Le coefficient de performance comme valeur caractéristique

Le COP (COefficient de Performance) représente la relation entre l’émission de chaleur et la puissance absorbée. Le coefficient de performance annuel est la moyenne de tous les COP enregistrés au cours d’une année.

Le coefficient de performance permet de comparer les pompes à chaleur en termes d'efficacité. Le COP ne s'applique toutefois que sous des conditions précises.

Pour planifier une installation de pompe à chaleur il importe de prendre en considération son fonctionnement tout au long de l’année. La quantité de chaleur dégagée pendant l'année est mise en rapport avec la puissance électrique absorbée par la pompe à chaleur.

Systèmes solaires

Ce que vous devez savoir sur les systèmes solaires...

De bonnes raisons pour l'extension de votre système de chauffage avec du solaire thermique

Il reste encore de nombreux systèmes de chauffage qui ont plus de 25 ans. Leurs propriétaires sont souvent inconscients de la perte d'argent et d'énergie que représente leur ancienne installation. Non seulement celle-ci donne lieu a des pertes pécuniaire et d'énergie, mais ces matériels trop anciens ont bien sûr également un impact sur le climat à travers les émissions de CO2 inutiles et contribuent au réchauffement de la planète.

Économisez de l'énergie et réduisez votre facture

En remplaçant rapidement ces systèmes avec des chaudières à condensation à haut rendement en association avec la technologie solaire, les utilisateurs finaux pourraient économiser jusqu'à 35 % d'énergie.

Préserver les ressources

L'énergie gratuite du soleil est encore trop peu utilisée en complément du chauffage et de production d'eau chaude sanitaire. Lors d'une rénovation ou modernisation de votre installation, il est important de penser à combiner système de chauffage et énergie solaire.

Des économies importantes

L'énergie solaire est une source d'économies considérables pour la production d'eau chaude sanitaire. Les panneaux solaires associés à un réservoir d'eau chaude en particulier dans les mois d'été sont une alternative très intéressantes en parallèle du fonctionnement de la chaudière.

En période de transition des saisons la chaudière peut souvent rester éteinte lorsque le solaire est en soutien de chauffage de la chaudière.

Une installation solaire couvre jusqu'à 60 % des besoins nécessaires en eau chaude sanitaire pour une maison familiale.

Production d'eau chaude sanitaire et de chauffage grâce à l'énergie solaire
Les installations solaires sont parfaitement adaptées à la production de chauffage et d’eau chaude sanitaire. Grâce à l'énergie solaire, disponible gratuitement, votre investissement sera rentabilisé après seulement quelques années d’utilisation.
Un CESI (Chauffe-Eau Solaire Individuel) destiné à la production d'eau chaude pour les besoins quotidiens, peut chauffer gratuitement jusqu’à 70% de votre eau chaude sanitaire, ce qui peut représenter de l’ordre de 15 à 20% de la facture totale d’énergie. Combinez la production de l'eau sanitaire et de l'eau de chauffage, et vous pourrez réaliser une économie annuelle jusqu’à 35%.

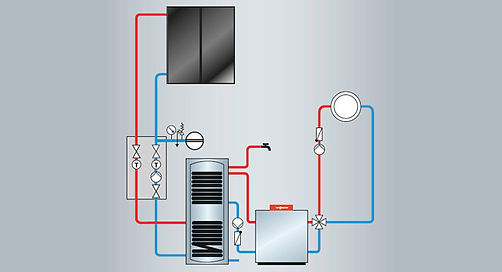

Installation solaire avec réservoir d'eau chaude bivalent

La pièce maîtresse de cette solution solaire est le réservoir d'eau chaude bivalent. Lorsque l'ensoleillement est suffisant, le fluide solaire chauffe l'eau dans le préparateur d'eau chaude sanitaire au moyen d'une surface d'échange. Si la température baisse lors du prélèvement d'eau, par exemple pendant le bain ou la douche, la chaudière s'enclenche pour fournir un chauffage supplémentaire au moyen d’un second circuit.

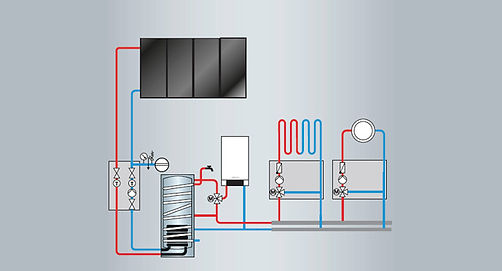

Installation solaire pour la production d'eau chaude sanitaire et le chauffage

Outre la production d'eau chaude sanitaire, le fluide solaire peut également servir à produire l'eau de chauffage. Le circuit utilise pour cela l'eau chauffée en continu. Si la température de l’eau est inférieure à la valeur de consigne, la chaudière s'enclenche également.

Cogénération

Ce qu'il faut savoir sur la cogénération...

La cogénération : produire de l’électricité et du chauffage

Avec la diminution des réserves d’énergies fossiles, la cogénération est devenue la nouvelle solution énergétique à envisager. La cogénération pourrait représenter un complément essentiel pour les centrales et les industries, mais également pour le l’habitat individuel grâce à la micro-cogénération. Outre les systèmes à micro-cogénérations à moteur Stirling, les chaudières à pile à combustible représentent également une solution intéressante pour la production décentralisée.

La cogénération : une efficacité énergétique exceptionnelle

L’électricité produite par les centrales dégage de la chaleur qui s’échappe sous des formes résiduelles. Les chaudières de cogénération utilisent cette chaleur pour le chauffage et la production d’eau chaude sanitaire　: elles atteignent alors un rendement deux fois plus élevé que si les productions d’électricité et de chaleur étaient séparées.

Chaudières à micro-cogénération et économies d’énergie
La cogénération vous permet d’économiser jusqu’à 40% d’énergie et de réduire sensiblement vos émissions de CO2. Cette technique novatrice offre un avantage supplémentaire : vous êtes moins impacté par les fluctuations des prix de l’électricité. L’excédent d’énergie peut être revendu au distributeur d’électricité.

La micro-cogénération avec un moteur stirling

Pour la chaudière à micro-cogénération Vitotwin 300-W, un moteur Stirling prend en charge la production d’électricité, actionné par un brûleur au gaz. L’électricité du moteur Stirling génère de la chaleur qui sert à la production du chauffage et de l’eau chaude sanitaire. Cette énergie s’avère suffisante la majeure partie de l’année. Lorsqu’une plus grande quantité de chaleur est requise, c’est la chaudière gaz à condensation intégrée à l’appareil qui s’enclenche.

Cogénération et pile à combustible
La pile à combustible : une technologie qui préserve l’environnement
Hydrogène et oxygène : il ne faut rien d’autre pour produire de l’électricité et de la chaleur. La base de la combustion dite "froide" est la réaction chimique de ces deux substances. Elle se déroule entre deux électrodes : l'hydrogène est amené sur l'anode et divisé par un catalyseur en ions positifs et électrons négatifs. Les électrons se déplacent jusqu'à la cathode via un conducteur électrique, ce qui produit un courant électrique. Parallèlement, les ions d’hydrogène chargés positivement accèdent à la cathode via les électrolytes (membrane à échange ionique) où ils se combinent finalement à l’oxygène pour former de l'eau. La chaleur est libérée.

Centrale de cogénération au gaz

Une centrale de cogénération au gaz produit à la fois de la chaleur et de l’électricité. Sa performance convient aux immeubles d’habitation et aux entreprises industrielles. Côté chaleur, la centrale de cogénération est utilisée parallèlement à une chaudière. Les deux générateurs sont raccordés à l’installation énergétique pour produire l’eau de chauffage et l’eau sanitaire.

Les appareils compacts Vitobloc 200 mettent l’accent sur le concept de cogénération thermique décentralisée : l’électricité est produite pour les besoins propres et la chaleur générée simultanément est utilisée sans perte. L’électricité qui n’est pas utilisée est rémunérée et alimente le réseau public.
